🔧 4 - Cilindro Hidráulico / Pistão Hidráulico

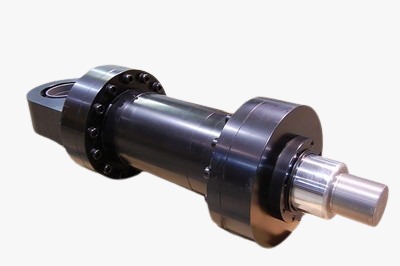

🔧 Cilindro Hidráulico
📌 Descrição Técnica:
O cilindro hidráulico é um atuador linear que converte a energia hidráulica (pressão de óleo) em movimento mecânico linear.
É amplamente utilizado em máquinas e sistemas industriais, agrícolas e móveis para executar funções como levantar, empurrar, puxar ou prensar cargas.
⚙️ Componentes Principais:
- Camisa (tubo): onde o fluido atua sobre o pistão.
- Pistão: divide o interior do cilindro em duas câmaras e transmite a força ao êmbolo.
- Êmbolo (haste): conectado ao pistão, transmite o movimento linear para o exterior do cilindro.
- Vedadores: evitam vazamentos entre as câmaras e para o exterior.
- Tampas (cabeçotes): fecham o cilindro nas extremidades.
🛠️ Funcionamento:
A pressão do fluido é aplicada de um lado do pistão, causando o movimento da haste. A direção do movimento depende do lado em que a pressão é aplicada:
- Avanço: fluido entra na câmara posterior, empurrando o pistão para frente.
- Retorno: fluido entra na câmara anterior, empurrando o pistão para trás.
📐 Aplicações:
- Máquinas injetoras
- Prensas hidráulicas
- Escavadeiras
- Empilhadeiras
- Sistemas de elevação e transporte
🔩 Pistão Hidráulico
📌 Descrição Técnica:
O pistão hidráulico é uma das partes internas do cilindro hidráulico, responsável por separar as duas câmaras de pressão e transmitir a força gerada pelo fluido à haste.
Embora o termo seja por vezes usado de forma intercambiável com "cilindro", tecnicamente o pistão é apenas um componente do cilindro.
⚙️ Características Técnicas:
- Possui canais e anéis de vedação (como o-ring ou anéis guia) para evitar a passagem de fluido entre as câmaras.
- Pode ser fabricado em aço temperado, bronze ou outros materiais resistentes à pressão e desgaste.
- Seu diâmetro e área são determinantes na força gerada pelo cilindro.
🛠️ Função:
Conduz a força da pressão hidráulica até a haste do cilindro, deslocando-a para executar o trabalho mecânico necessário.
O diferencial de pressão entre as duas faces do pistão determina a força e direção do movimento.
